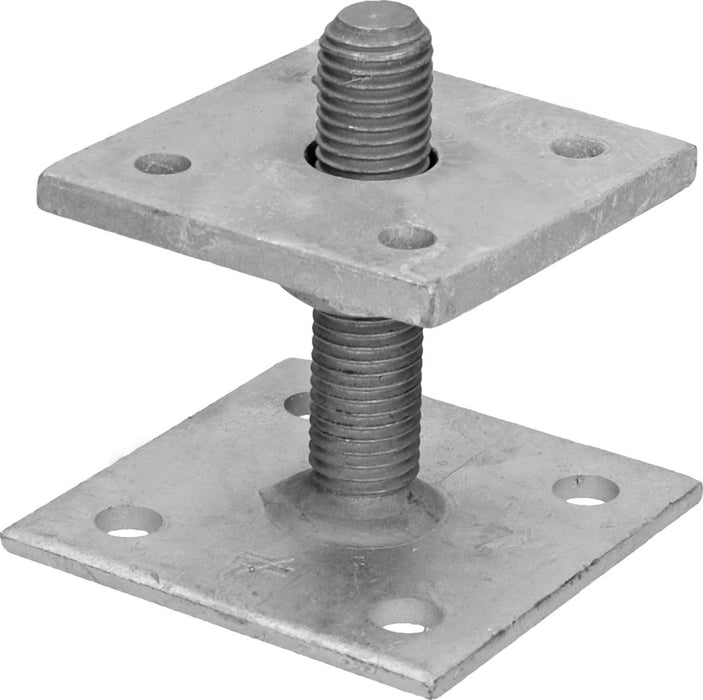

Stützenfuß PPB70G - Dorn M16x100 mm

27,90 €
inkl. MwSt., zzgl. Versandkosten | Lieferung in 2-5 Werktagen
Art.-Nr.: 50429

Die PB-Stützenfüße von Simpson bestehen aus verzinktem Stahl und sind ideal für die Montage von Pfosten, die nicht auf Zug, sondern nur auf Druck beansprucht werden.

Die Pfostenträger vom Typ PB verfügen über einen Gewindedorn, über den sie fest mit dem Pfosten verbunden werden. Die Fixierung erfolgt mit Hilfe der Trägerplatte, die mit vier Bohrlöchern ausgestattet ist und zusätzliche Stabilität bringt.
Eine stabile Grundplatte, die im Boden festgedübelt wird, stellt die notwendige Verbindung mit dem Untergrund her. Dank der durchgehenden Gewindestange und zweier Sicherungsmuttern lässt sich der PB-Stützenfuß außerdem in der Höhe verstellen.
Drei Versionen stehen zur Auswahl. Dabei gilt es folgendes zu beachten: Für den Gewindestab der Variante PB 70 ist im Pfosten eine Bohrung mit 18 mm Durchmesser notwendig, PB 75 erfordert 22 mm. In beiden Fällen liegt der maximale Abstand zur Bodenplatten-Oberkante bei 75 mm. Bei der größeren Version PB 80 sollte dieser Abstand nicht über 100 mm liegen.

Technische Details :
Befestigung Boden Aufdübeln
Befestigung Pfosten Einbohren
Dorn mm M16 x 100
Grundplatte mm 90 x 90
Höhe_filter bis 100
Trägerplatte mm 70 x 70
Typ 70
